防火墙：守护网络的“隐形卫士”，如何识破ICMP不可达攻击？(图文)

网络安全小科普：ICMP 协议是什么

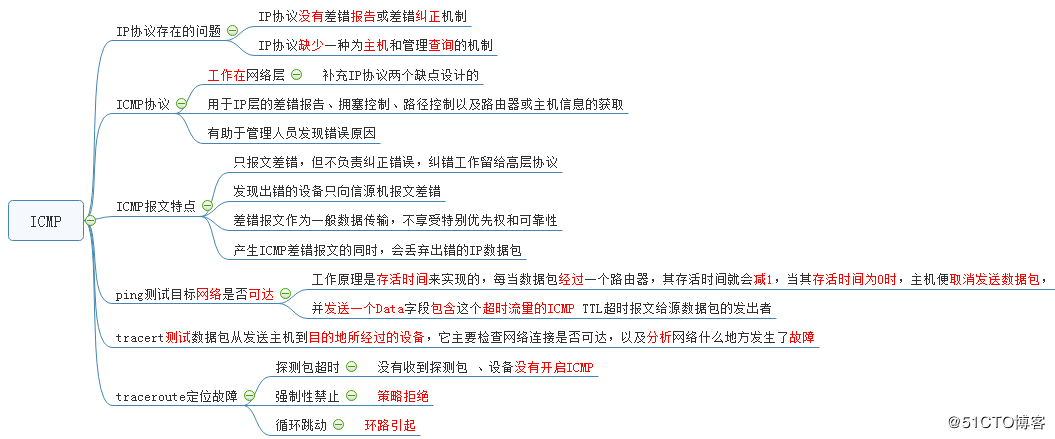

在正式探讨 ICMP Unreachable Attack 之前，我们先来了解一下 ICMP 协议。ICMP，即 Internet Control Message Protocol，网际控制报文协议 ，是 TCP/IP 协议族的一个重要子协议，属于网络层协议。它就像是网络世界的 “信使”，主要用于在 IP 主机、路由器之间传递控制消息，包括报告错误、交换受限控制和状态信息等。
ICMP 协议并不直接传输用户数据，而是专注于提供网络层的控制服务。比如，当你使用 ping 命令检查网络连通性时，背后就是 ICMP 协议在发挥作用。它允许路由器或目标主机在特定情况下，给数据发送方反馈一些重要信息 ，帮助我们了解网络的运行状态。
ICMP 协议有多种消息类型，常见的包括：

• Echo reply（回显应答）与 Echo request（回显请求）：这是我们最常用的 ping 命令的基础。当我们在命令行中输入 ping 某个 IP 地址或域名时，源主机就会发送 Echo request 消息，目标主机收到后则会返回 Echo reply 消息。通过这种一问一答，我们就能知道目标主机是否可达，以及网络延迟情况。比如，当你 ping 百度的服务器时，如果能收到正常的 Echo reply 消息，就说明你的网络与百度服务器之间的连接基本正常。

• Destination unreachable（目标不可达）：当路由器或主机无法将数据包传递到目标地址时，就会向源主机发送这个消息。它细分起来有多种原因，像网络不可达，可能是目标网络不存在或者网络配置错误；主机不可达，也许是目标主机离线、死机等；协议不可达，意味着目标主机不支持数据包中指定的协议；端口不可达，则表示目标主机上的目标端口未开放 。比如，当你尝试访问一个不存在的网站时，就可能收到目标不可达的 ICMP 消息。

• Time exceeded（时间超过）：当数据包在网络中传输时，每经过一个路由器，其生存时间（TTL，Time To Live）字段就会减 1。当 TTL 变为 0 时，路由器就会丢弃该数据包，并向源主机发送 Time exceeded 消息。我们常用的 traceroute 命令（在 Windows 系统中是 tracert 命令）就是利用这个原理来追踪数据包到达目标主机所经过的路径。

• Redirect（重定向）：当路由器发现数据包的发送方使用了次优路由时，会向发送方发送重定向消息，告诉它应该使用另一条更优的路径到达目的地 ，这样可以优化数据包的传输路径，提高网络效率。

• Source quench（源抑制）：这个消息类型在历史上用于流量控制。当网络拥塞时，路由器会向发送方发送源抑制报文，要求其降低发送速率，以减轻网络拥塞 。不过现在这个消息类型基本已被废弃。

黑客的 “暗箭”：ICMP 不可达攻击揭秘

（一）攻击原理剖析

ICMP 不可达攻击就像是黑客在网络世界中射出的 “暗箭”，利用 ICMP 协议的正常机制来达到恶意目的 。攻击者通过精心构造并发送伪造的 ICMP 不可达消息，让目标系统误以为某些路径或主机不可达，从而干扰甚至中断正常的网络通信 。
常见的 ICMP 不可达消息类型在攻击中被 “恶意利用”：

• 网络不可达（Network Unreachable，Type 3, Code 0）：攻击者发送伪造的网络不可达消息，让目标主机认为目标网络不存在或无法访问。比如，当目标主机准备向某个特定网络发送数据时，收到这种伪造消息后，就会放弃发送，导致通信无法进行 。例如，一家企业的内部网络与外部供应商的网络进行数据交互时，攻击者伪造网络不可达消息，使得企业无法与供应商通信，影响业务合作。

• 主机不可达（Host Unreachable，Type 3, Code 1）：攻击者伪装成合法设备，告知目标主机目标主机不可达 。这会使目标主机认为对方主机离线、死机或不可达，从而中断与该主机的通信 。以在线游戏为例，玩家在游戏过程中，如果遭受主机不可达攻击，就会与游戏服务器断开连接，影响游戏体验。

• 协议不可达（Protocol Unreachable，Type 3, Code 2）：这种攻击利用目标主机对特定协议的支持情况。攻击者发送伪造消息，声称目标主机不支持所请求的协议，导致目标主机放弃使用该协议进行通信 。比如，在一个基于特定应用协议的通信场景中，攻击者发送协议不可达消息，使双方无法按照预定协议进行数据传输，影响业务正常开展。

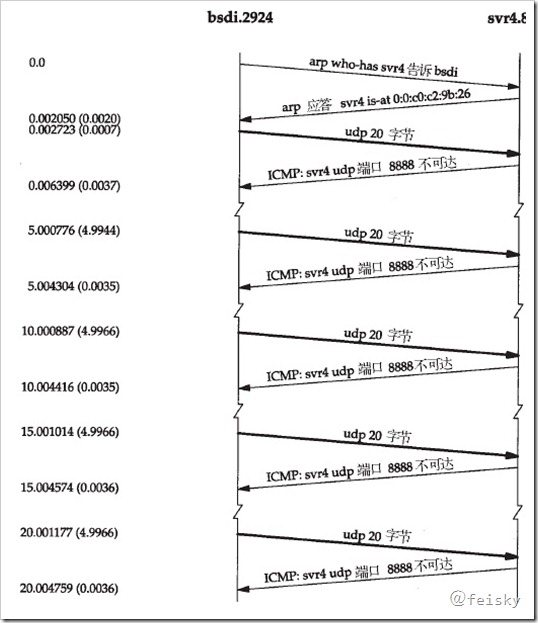

• 端口不可达（Port Unreachable，Type 3, Code 3）：攻击者通过发送伪造的端口不可达消息，让目标主机认为目标主机上的目标端口未开放，从而终止通信尝试 。在 Web 服务中，攻击者发送端口不可达消息，使客户端无法连接到 Web 服务器的特定端口，导致网站无法访问 。

（二）攻击步骤详解

1. 捕获合法数据包：攻击者就像潜伏在网络暗处的 “间谍”，通过网络嗅探工具，对网络流量进行监控和分析，捕获目标主机的合法通信数据包 。这些数据包包含了目标主机的通信信息，如源 IP 地址、目的 IP 地址、端口号等，为后续的攻击提供了关键信息 。

2. 伪造 ICMP 不可达消息：攻击者根据捕获到的数据包信息，精心构造虚假的 ICMP 不可达消息 。他们伪装成合法的路由器或中间设备，在消息中声称某个路径或主机不可达 。为了增加欺骗性，攻击者还会伪造消息的源 IP 地址，使其看起来像是来自可信的设备 。

3. 发送伪造消息：攻击者将伪造好的 ICMP 不可达消息发送给目标主机 。这些消息会混入正常的网络流量中，目标主机在接收时难以分辨其真伪 。攻击者可以通过多种方式发送消息，如直接发送、利用僵尸网络发送等，以增加攻击的强度和隐蔽性 。

4. 造成通信故障：目标主机收到伪造的 ICMP 不可达消息后，会根据协议规定进行处理 。通常，目标主机会认为某个路径或主机不可达，进而更新其路由表，将该路径或主机标记为不可用 。在后续的通信中，目标主机就会避免使用该路径或与该主机进行通信，导致通信失败或性能下降 。严重情况下，可能会导致整个网络连接中断，影响业务的正常运行 。

（三）实际案例展示

曾经有一家小型电商公司，主要业务是在线销售各类商品。公司的网络架构相对简单，内部服务器通过防火墙与外部网络相连，为用户提供网页浏览、商品下单等服务 。
某一天，公司的网络突然出现异常，用户反馈无法正常访问公司网站，页面一直显示加载中或提示网络连接错误 。公司的技术人员迅速进行排查，起初以为是服务器故障或网络带宽不足 。但经过检查，服务器运行正常，网络带宽也没有出现拥塞 。
进一步深入排查后，技术人员发现网络中存在大量异常的 ICMP 流量 。通过分析这些 ICMP 数据包，发现是有人在进行 ICMP 不可达攻击 。攻击者伪造了大量的 ICMP 主机不可达和网络不可达消息，发送给公司的服务器和用户设备 。服务器收到这些伪造消息后，误以为与外部网络的连接出现问题，不断调整路由表，导致正常的通信请求被丢弃 。用户设备收到消息后，也无法与服务器建立正常连接，造成了网站无法访问的情况 。
这次攻击持续了数小时，给公司带来了严重的经济损失 。不仅当天的销售额大幅下降，还导致了部分用户的流失 。公司为了恢复网络正常运行，投入了大量的人力和时间进行处理，包括分析攻击来源、修复网络配置、加强网络安全防护等 。

防火墙登场：如何检测 ICMP 不可达攻击

（一）防火墙的工作机制

防火墙就像是网络世界的 “安全卫士”，通常部署在内部网络与外部网络之间，或者不同安全区域之间 。它的主要功能是对进出网络的流量进行监控和过滤，依据预先设定的规则来决定哪些流量可以通过，哪些需要被阻止 。
从物理位置上看，防火墙可以是硬件设备，如专门的网络安全设备，部署在网络的边界处，连接内部网络和外部网络；也可以是软件形式，安装在服务器或主机上，对进出该设备的网络流量进行管控 。
防火墙检测 ICMP 不可达攻击的基础原理，是基于对数据包的深入分析和规则匹配 。当一个 ICMP 数据包进入防火墙时，防火墙会首先检查其报文头，获取源 IP 地址、目的 IP 地址、ICMP 类型和代码等关键信息 。然后，将这些信息与预设的规则进行比对 。如果规则规定某些类型的 ICMP 不可达消息（如伪造的网络不可达、主机不可达消息）不允许通过，而当前数据包符合这些特征，防火墙就会采取相应的措施，如丢弃该数据包，并记录相关日志 。

（二）检测方法与技术

1. 流量过滤：防火墙通过设置精细的规则，能够识别并丢弃伪造的 ICMP 不可达消息 。比如，可以根据源 IP 地址、目的 IP 地址、ICMP 类型和代码等条件来制定过滤规则 。例如，规定只有来自特定可信源 IP 地址的 ICMP 不可达消息才允许通过，其他来源的此类消息一概丢弃 。在企业网络中，若内部网络与外部合作伙伴的网络通信时，只允许合作伙伴的特定 IP 地址段发送的 ICMP 不可达消息进入，防止外部攻击者伪造消息进行干扰 。

2. 验证 ICMP 消息：防火墙会仔细检查 ICMP 不可达消息的源 IP 地址是否可信，以及消息中的原始数据包头部信息是否与实际通信情况一致 。它可以通过查询内部的信任列表、路由表等信息来判断源 IP 地址的合法性 。同时，对比消息中声称的原始数据包的相关信息，如源 IP、目的 IP、端口号等，与实际网络通信中的数据包是否匹配 。若发现不一致，就可以判定该消息可能是伪造的，进而进行拦截 。

3. 限制 ICMP 响应：为了防止被攻击利用，防火墙可以控制对 ICMP 消息的响应数量 。通过设置合理的阈值，当单位时间内对 ICMP 消息的响应次数达到或超过该阈值时，防火墙就会采取措施，如暂停响应一段时间或直接丢弃后续的 ICMP 消息 。这可以有效避免攻击者通过发送大量 ICMP 消息来耗尽系统资源，导致拒绝服务攻击 。

4. 网络监控和分析：防火墙具备实时监测网络流量的能力，能够持续分析 ICMP 流量模式 。通过建立正常 ICMP 流量的基线模型，当实际流量出现异常波动，如 ICMP 不可达消息的数量突然大幅增加、出现异常的源 IP 地址或目的 IP 地址等情况时，防火墙就能及时发出警报，并进一步深入分析这些异常流量，判断是否存在 ICMP 不可达攻击 。可以使用流量分析工具，对一段时间内的 ICMP 流量进行统计和可视化展示，以便更直观地发现潜在的攻击迹象 。

（三）配置与实践

以华为 USG 系列防火墙为例，介绍如何进行相关配置以检测和防范 ICMP 不可达攻击 。

1. 登录防火墙管理界面：打开浏览器，输入防火墙的管理 IP 地址，在弹出的登录页面中，输入正确的用户名和密码，登录到防火墙的管理界面 。

2. 进入安全策略配置页面：在管理界面中，找到并点击 “策略配置” 或类似的菜单选项，进入安全策略配置页面 。

3. 创建 ICMP 不可达攻击防范策略：

• • 点击 “新建策略” 按钮：在安全策略配置页面中，点击 “新建策略” 按钮，开始创建新的策略 。

• • 配置策略名称和描述：在弹出的策略配置窗口中，输入策略名称，如 “ICMP Unreachable Attack Prevention”，并添加简要的描述，说明该策略的作用 。

• • 配置源地址和目的地址：在 “源地址” 和 “目的地址” 选项中，根据实际需求选择或配置允许或禁止的 IP 地址范围 。可以选择 “任何地址”，也可以手动添加特定的 IP 地址段 。如果要限制特定外部网络对内部网络的 ICMP 不可达攻击，可以将源地址设置为外部网络的 IP 地址段，目的地址设置为内部网络的 IP 地址段 。

• • 选择协议类型为 ICMP：在 “协议类型” 下拉菜单中，选择 “ICMP”，表示该策略针对 ICMP 协议进行配置 。

• • 配置 ICMP 类型和代码：在 “ICMP 类型” 和 “ICMP 代码” 选项中，根据要防范的 ICMP 不可达攻击类型进行配置 。比如，要防范网络不可达攻击（Type 3, Code 0），就在 “ICMP 类型” 中选择 “3”，在 “ICMP 代码” 中选择 “0”；要防范主机不可达攻击（Type 3, Code 1），则相应地选择 “3” 和 “1” 。

• • 设置动作：在 “动作” 选项中，选择 “拒绝”，表示当检测到符合上述条件的 ICMP 不可达消息时，防火墙将拒绝该消息通过 。

• • 保存策略：完成上述配置后，点击 “保存” 按钮，保存创建的策略 。

4. 配置日志记录：为了便于后续分析和追踪攻击行为，需要配置防火墙的日志记录功能 。

• • 找到日志配置选项：在管理界面中，找到 “日志配置” 或类似的菜单选项 。

• • 启用 ICMP 不可达攻击相关日志：在日志配置页面中，找到与 ICMP 不可达攻击相关的日志选项，如 “ICMP Unreachable Attack Log”，将其启用 。

• • 配置日志存储方式：可以选择将日志存储在本地防火墙的存储设备中，也可以配置远程日志服务器，将日志发送到远程服务器进行集中存储和管理 。

5. 验证配置效果：完成配置后，可以通过模拟 ICMP 不可达攻击来验证配置是否生效 。使用专门的网络测试工具，如 Scapy 等，构造并发送伪造的 ICMP 不可达消息，然后观察防火墙的行为 。如果防火墙能够按照配置的策略，成功拦截这些伪造消息，并在日志中记录相关信息，就说明配置成功 。

加固防线：预防 ICMP 不可达攻击的策略

（一）防火墙的选择与设置

在网络安全的防御体系中，防火墙是至关重要的一环，其选择和设置直接关系到对 ICMP 不可达攻击的防护效果 。
选择防火墙时，要着重考量其安全性能、适应性、可管理性等多方面因素 。安全性能方面，需确保防火墙具备强大的检测和防御能力，能够精准识别并拦截各类恶意网络流量，包括精心伪装的 ICMP 不可达攻击数据包 。例如，一些高端防火墙采用了先进的机器学习算法和深度包检测技术，能够对网络流量进行实时分析，快速发现异常的 ICMP 流量模式 。适应性也不容忽视，要选择能适应不同网络拓扑结构、协议和应用程序的防火墙，以满足复杂多变的网络环境需求 。比如，在混合网络环境中，既有传统的 TCP/IP 协议应用，又有新兴的物联网设备使用的特定协议，防火墙需能对各种协议的 ICMP 消息进行有效处理 。
在防火墙的设置上，合理配置安全策略是关键 。以常见的包过滤防火墙为例，可以通过细化过滤规则来防范 ICMP 不可达攻击 。具体来说，根据 ICMP 类型、代码和包大小等信息制定严格的过滤规则 。对于 ICMP 不可达消息，明确允许哪些类型和代码的消息通过，禁止其他可疑的消息 。比如，只允许来自特定可信源 IP 地址、且 ICMP 类型和代码符合正常网络通信需求的不可达消息进入网络 。同时，设置对 ICMP 包大小的限制，防止攻击者利用超大或超小的 ICMP 包进行攻击 。若发现异常大小的 ICMP 包，防火墙立即将其丢弃，并记录相关日志，以便后续分析 。

（二）网络安全的综合防护

网络安全是一个复杂的系统工程，仅依靠防火墙是不够的，还需要结合多种防护手段，构建多层次的防护体系 。
入侵检测系统（IDS）和入侵防御系统（IPS）是网络安全防护的重要补充 。IDS 就像网络中的 “监控摄像头”，实时监测网络流量和日志，通过分析流量模式、行为特征等，发现潜在的入侵迹象 。一旦检测到异常行为，如大量异常的 ICMP 不可达消息流量，IDS 会及时发出警报，通知管理员进行进一步调查和处理 。IPS 则更像是 “主动防御卫士”，不仅能够检测威胁，还能在检测到攻击时立即采取措施进行阻止，如直接丢弃攻击数据包，防止攻击对系统造成破坏 。将防火墙、IDS 和 IPS 协同部署，可以实现优势互补 。防火墙作为第一道防线，对网络流量进行初步过滤；IDS 实时监测网络活动，发现潜在威胁；IPS 则在攻击发生时迅速响应，进行拦截，从而形成一个全方位、多层次的网络安全防护网 。
除了网络层面的防护，主机自身的安全性也至关重要 。定期更新系统和软件补丁是防范攻击的重要措施 。软件开发者会不断修复已知的安全漏洞，及时更新补丁可以确保主机系统和应用程序的安全性 。许多黑客攻击利用的就是系统和软件中未修复的漏洞，通过及时更新补丁，能够有效降低被攻击的风险 。例如，微软会定期发布 Windows 系统的安全补丁，修复诸如缓冲区溢出、权限提升等安全漏洞，用户及时更新这些补丁，就能增强系统对各种攻击的抵抗力 。

（三）安全意识与培训

在网络安全防御中，人是最关键的因素之一，提高网络管理员和用户的安全意识至关重要 。
网络管理员作为网络安全的直接守护者，需要具备敏锐的安全意识和专业的技术能力 。他们应时刻保持警惕，关注网络安全动态，及时发现和处理潜在的安全威胁 。在面对 ICMP 不可达攻击时，管理员要能够准确判断攻击迹象，迅速采取有效的应对措施 。不随意点击不明链接和下载未知来源文件，这是防止网络攻击的基本常识 。许多网络攻击通过钓鱼邮件、恶意链接等方式传播，用户一旦点击或下载，就可能导致设备被植入恶意软件，成为攻击者的 “傀儡”，进而参与到 ICMP 不可达攻击等恶意活动中 。
为了提升人员的安全意识和应对能力，开展网络安全培训是必不可少的 。培训内容可以包括网络安全基础知识、常见攻击手段及防范方法、应急响应流程等 。通过实际案例分析，让参与者了解 ICMP 不可达攻击的原理、危害和应对策略 。可以模拟 ICMP 不可达攻击场景，让管理员和用户在实践中学习如何识别攻击、采取应对措施，提高他们的实际操作能力和应急反应能力 。还可以制定相关的安全政策和规范，引导人员养成良好的网络安全习惯，共同维护网络安全环境 。

总结与展望

ICMP 不可达攻击作为一种隐蔽且具有破坏性的网络攻击手段，利用了 ICMP 协议的正常机制，对网络通信的稳定性和可靠性构成了严重威胁 。它可能导致网络连接中断、业务无法正常开展，给个人、企业和组织带来巨大的损失 。在今天这个高度数字化的时代，网络已经成为人们生活和工作中不可或缺的一部分，无论是在线购物、远程办公，还是智能设备的互联互通，都依赖于稳定的网络环境 。因此，ICMP 不可达攻击的危害不容小觑，它不仅影响了个人的网络体验，还可能对企业的运营和发展造成致命打击 。
防火墙作为网络安全的重要防线，在检测和防范 ICMP 不可达攻击方面发挥着关键作用 。通过精细的流量过滤、严格的消息验证、合理的响应限制以及实时的网络监控和分析，防火墙能够有效地识别和拦截伪造的 ICMP 不可达消息，保障网络的安全稳定运行 。然而，网络安全是一个动态发展的领域，随着技术的不断进步，新的攻击手段和技术也在不断涌现 。
展望未来，网络安全技术必将迎来更加蓬勃的发展 。人工智能、机器学习等先进技术将在网络安全领域得到更广泛的应用，为网络安全防护提供更强大的智能分析和预测能力 。比如，通过机器学习算法对大量的网络流量数据进行分析，能够更准确地识别出异常流量模式，及时发现潜在的 ICMP 不可达攻击迹象 。区块链技术也有望在网络安全中发挥重要作用，其去中心化、不可篡改的特性，能够为网络安全提供更可靠的信任基础，增强网络通信的安全性 。
作为网络世界的参与者，我们每个人都应该持续关注网络安全动态，不断学习和掌握新的网络安全知识和技能 。只有这样，我们才能在面对日益复杂的网络安全威胁时，保护好自己的网络权益，共同维护网络空间的安全和秩序 。无论是个人用户还是企业组织，都应该积极采取有效的网络安全防护措施，如定期更新系统和软件补丁、加强员工的网络安全培训等，提高自身的网络安全意识和防范能力 。让我们携手共进，共同为构建一个安全、可靠、稳定的网络环境而努力 。
