解锁旁路部署拓扑：网络世界的隐形守护者(图文)

一、神秘的旁路部署拓扑，你了解多少？

**
在生活中，监控摄像头随处可见，十字路口、小区门口、商场内部，它就像默默的守护者，不干扰人们正常活动，却能将周围发生的一切如实记录。一旦有异常情况发生，工作人员就能通过摄像头记录的影像资料进行回溯分析，找出问题所在。其实，在网络世界里，也有这样一位 “守护者”，它就是旁路部署拓扑。
旁路部署拓扑在网络中扮演着监控者的角色，不直接参与网络数据的传输，却能对网络数据进行全面的监测和分析。就像监控摄像头不干扰人们日常出行，却能记录画面一样，旁路部署拓扑不会影响网络的正常通信，却能为网络安全和管理提供有力的支持。接下来，就让我们深入了解一下这个神秘的旁路部署拓扑。

二、旁路部署拓扑的 “庐山真面目”

（一）基本概念

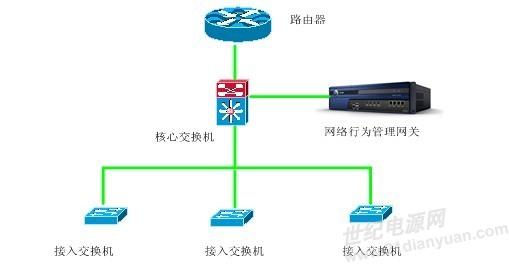

旁路部署拓扑是一种网络设备接入方式，与在线部署（设备以串联方式接入网络，数据交互直接通过该设备）不同，旁路部署时设备只有一根线接到网络中，通常是连接到交换机上。在这种部署方式下，交换机将数据镜像后发送给旁路部署的设备，该设备再对数据进行分析处理 。例如，在防毒墙的部署中，旁路部署的防毒墙只负责检测网络中的病毒情况，而不会实时阻止病毒传播；若采用在线部署（串接部署），则不仅能检测，还能实时阻止病毒。

（二）工作原理大揭秘

在旁路部署拓扑中，数据镜像机制是其核心。交换机就像是一个勤劳的复制员，具备数据镜像功能，它可以将网络中传输的数据包复制一份，发送到旁路设备连接的端口。比如在一个企业网络中，核心交换机将流经某个端口的数据镜像到旁路部署的 IDS（入侵检测系统）设备端口，这样，IDS 设备就能获取到网络中的数据流量，对其进行深入分析，检测是否存在入侵行为。
数据镜像又分为本地镜像和远程镜像。本地镜像是指在同一台交换机上，将一个或多个源端口的数据镜像到一个目的端口，就好像在同一个办公室里传递文件一样方便快捷。而远程镜像则是通过网络将数据镜像到远程的设备上，如同跨越不同城市传递文件，需要借助网络这个 “快递员”。
当旁路设备接收到数据后，就会按照自身的功能和算法对数据进行处理。以上网行为审计设备为例，它就像是一位严谨的审查员，会对镜像过来的数据进行解析，识别出用户的上网行为，如访问的网站、使用的应用程序、上传下载的数据量等。然后，根据预设的规则，对这些行为进行记录和分析。如果发现有违规行为，如员工访问非法网站、下载敏感信息等，上网行为审计设备会生成相应的报告或发出警报，及时告知管理员。

三、它都活跃在哪里？

（一）网络安全的坚固防线

在网络安全领域，旁路部署拓扑就像一位警觉的卫士，守护着网络的安全。IDS（入侵检测系统）和 IPS（入侵防御系统）设备是其重要的应用体现 。IDS 通常采用旁路部署方式，它时刻关注着网络数据的一举一动，通过对网络数据的深度分析，来检测是否存在入侵行为。一旦发现入侵的蛛丝马迹，IDS 就会迅速发出警报，就像卫士发现异常情况后吹响警哨，管理员收到警报信息后，就可以及时采取相应的措施，如进一步调查入侵来源、加强网络防护等。
在金融机构的网络中，大量敏感的金融交易数据在网络中传输，这些数据一旦被窃取或篡改，将会给用户和机构带来巨大的损失。IDS 旁路部署在核心交换机旁，时刻监测着网络流量，不放过任何一个可能的入侵行为，为金融交易的安全保驾护航。
防毒墙也是网络安全的重要防线，当它采用旁路部署时，主要负责检测网络中的病毒情况。它就像一位专业的病毒检测员，通过对数据镜像的分析，识别出病毒的特征，及时发现网络中的病毒威胁。对于一些对实时性要求不高，但需要全面了解网络病毒状况的场景，比如企业定期对网络进行病毒排查，旁路部署的防毒墙就可以大展身手，为网络安全提供全面的病毒检测报告，帮助管理员了解网络中病毒的分布和类型，从而制定针对性的防护措施。

（二）网络监控与管理的得力助手

上网行为审计设备在企业网络管理中扮演着重要角色，企业为了规范员工的上网行为，保障网络安全和提高工作效率，常常会部署上网行为审计设备。这些设备通过旁路部署，对员工的上网行为进行监控和管理。
它就像一位严谨的记录员，会详细记录员工访问的网站、使用的应用程序、上传下载的数据量等信息。管理员通过查看这些记录，就可以了解员工的上网习惯和行为模式。如果发现员工在工作时间频繁访问娱乐网站、下载与工作无关的大文件等情况，管理员可以及时采取措施，如限制员工访问某些网站或应用程序，避免员工在工作时间进行与工作无关的网络活动，从而提高工作效率，保障企业网络的安全。
在大型网络中，流量监控设备通过旁路部署，获取网络数据，分析网络流量的来源、去向、带宽占用等信息。就好比交通管理员通过监控设备了解道路上车辆的行驶情况，流量监控设备帮助管理员了解网络流量的分布情况。管理员根据这些信息，可以合理分配网络带宽，将更多的带宽分配给关键业务，如企业的核心业务系统、在线办公应用等，确保这些业务的流畅运行；对于一些非关键的业务，如员工的个人娱乐网络访问，可以适当限制其带宽使用，避免网络拥堵和带宽浪费，从而优化网络性能，提高网络的整体运行效率。

（三）无线网络组网的新选择

在 WLAN 组网中，无线接入控制器（AC）有时会采用旁挂（旁路部署）模式，例如旁挂模式 + 二层组网（直接转发）的方式，AC 与 BRAS（宽带远程接入服务器）旁挂部署，AC 的位置可与 BRAS 位于同一个交换网络下，也可以是部署交换路径中的一个交换机下。AP（无线接入点）部署在二层网络上，与 AP 之间无路由交换，为二层组网模式。STA（无线终端）业务数据可以直接经由二层网络卸载，而不经由 AC 的数据转发。
这种部署方式就像是在城市交通中，为车辆开辟了一条便捷的旁路通道。它简单易行，对现有的网络影响相对较小，目前在运营商网络中广泛应用于公共热点的覆盖，如机场、商场、咖啡馆等公共场所的无线网络部署。采用这种旁路部署模式的无线接入控制器，可以在不改变原有网络结构的基础上，快速搭建起无线网络，为用户提供便捷的无线接入服务，同时也降低了网络部署和维护的成本 。

四、相比其他部署方式，它强在哪？

（一）对现有网络影响小

旁路部署最大的优势之一就是对现有网络拓扑的影响极小。在很多企业中，网络已经稳定运行多年，承载着大量关键业务，如果采用在线部署方式接入新设备，可能需要大规模改动网络拓扑，调整 IP 地址、网关等配置，这无疑会给网络带来极大的风险，稍有不慎就可能导致业务中断。而旁路部署则巧妙地避开了这些问题，它就像一个安静的观察者，只需要将设备连接到交换机的一个端口，利用交换机的数据镜像功能获取网络数据，无需对现有网络结构进行大规模调整，就能快速完成部署，大大降低了网络改造带来的风险 。

（二）灵活性超高

旁路设备就像是网络中的 “自由人”，具有极高的灵活性。它可以随时接入或移除网络，就像我们可以随时插拔 USB 设备一样方便，而且这一过程不会影响网络的正常运行。当企业需要对旁路设备进行升级、维护或更换时，不需要关闭整个网络，只需将设备从网络中移除，待完成相关操作后再重新接入即可，这大大减少了对业务的影响。在企业网络中，可能需要对上网行为审计设备进行软件升级，以支持新的功能或修复安全漏洞。采用旁路部署方式，管理员可以在不中断网络服务的情况下，轻松地对设备进行升级操作，确保企业网络的正常运转不受影响 。

（三）多设备协作超方便

在一个复杂的网络环境中，多个旁路设备可以同时连接到同一交换机，实现不同功能的协同工作，就像一个高效的团队，各自发挥专长，共同保障网络的安全和稳定。比如在一个大型企业网络中，可以同时部署 IDS（入侵检测系统）、上网行为审计设备和流量监控设备。IDS 负责检测网络中的入侵行为，上网行为审计设备监控员工的上网行为，流量监控设备分析网络流量情况。它们通过旁路部署，从交换机获取数据，各自发挥功能，为企业网络的安全和管理提供全方位的支持 。

五、它有没有短板？

（一）无法实时干预

旁路部署拓扑虽然在网络中发挥着重要作用，但它也并非完美无缺。其中一个明显的短板就是无法实时干预网络数据传输 。由于旁路设备不直接参与数据的传输，就像一位站在路边的观察者，只能看着车辆（数据）从面前经过，却无法直接指挥车辆的行驶方向。当它发现问题时，无法像在线部署设备那样实时阻止或修改数据。
在网络安全领域，以 IDS（入侵检测系统）为例，当旁路部署的 IDS 检测到网络中存在入侵行为时，它只能发出警报通知管理员，却不能立即阻止入侵行为的发生。管理员收到警报后，需要手动采取措施，如封禁入侵源 IP 地址、调整网络访问策略等，这个过程往往需要一定的时间，在这段时间内，入侵行为可能已经对网络造成了损害。相比之下，在线部署的 IPS（入侵防御系统）可以实时阻断入侵行为，及时保护网络安全 。

（二）数据处理能力有限

旁路设备的性能可能会受到数据镜像量的显著影响。在网络流量较小时，旁路设备能够轻松应对，对数据进行准确、及时的分析处理。但当网络流量过大时，大量的数据镜像就像汹涌的潮水一样涌来，可能会超出旁路设备的处理能力范围，导致设备不堪重负。
就像一个小仓库，平时存放少量货物时，管理起来轻松自如，但如果短时间内涌入大量货物，就会出现货物堆积、难以整理的情况。当旁路设备处理能力不足时，可能会导致数据处理延迟，原本实时性要求较高的分析结果无法及时输出，影响管理员对网络状况的及时判断和决策。甚至在极端情况下，可能会出现数据丢失的现象，使得分析结果不完整，无法全面反映网络的真实情况 。

六、实战案例：看它如何大显身手

（一）企业网络安全防护案例

某知名制造企业，拥有庞大而复杂的网络架构，涵盖多个生产车间、办公区域以及研发中心，日常网络流量巨大，承载着大量的生产数据、财务信息以及客户资料等重要数据的传输与交互。随着业务的不断拓展和网络攻击手段的日益多样化，企业面临着严峻的网络安全挑战。
为了加强网络安全防护，企业决定在核心网络区域旁路部署一套先进的 IDS（入侵检测系统）设备。这套设备就像一位不知疲倦的网络卫士，时刻警惕地监测着网络中的一举一动。它通过与核心交换机相连，接收交换机镜像过来的网络数据，对这些数据进行深度分析和挖掘。
在一个平常的工作日，企业网络看似一切正常，但 IDS 设备却捕捉到了一丝异常的迹象。它检测到一系列来自外部 IP 地址的异常流量，这些流量呈现出特定的攻击模式，疑似正在尝试进行端口扫描和漏洞探测，企图寻找企业网络的薄弱环节，进而发起进一步的攻击。IDS 设备立即发出警报，就像吹响了网络安全的紧急哨声，及时通知了企业的网络安全管理员。
管理员收到警报后，迅速响应，立即展开深入调查。借助 IDS 设备提供的详细信息，包括攻击源 IP 地址、攻击时间、攻击类型以及受影响的网络节点等，管理员能够快速定位问题的根源，并及时采取一系列有效的应对措施。他们首先封禁了攻击源 IP 地址，阻止了攻击者的进一步行动，就像在网络的大门前设置了一道坚固的屏障；同时，对企业网络进行全面的安全检查，及时修复可能存在的漏洞，加固网络防线，防止类似的攻击再次发生。
这次成功的检测与应对，充分彰显了旁路部署 IDS 设备在企业网络安全防护中的关键作用。它不仅为企业及时发现了潜在的网络威胁，避免了可能遭受的重大损失，还为企业的网络安全管理提供了有力的数据支持和决策依据，帮助企业不断完善网络安全策略，提升整体的网络安全防护能力。

（二）大型网络流量监控案例

某互联网服务提供商运营着一个超大规模的网络，为众多企业和个人用户提供网络接入、云服务以及各类互联网应用等服务。该网络覆盖范围广泛，连接着数以万计的用户终端和服务器，每天产生的网络流量高达数 PB，犹如一条奔腾不息的信息洪流。
随着用户数量的急剧增长和业务种类的日益丰富，网络流量变得愈发复杂和难以管理。为了优化网络性能，提高服务质量，确保用户能够获得稳定、高效的网络体验，该提供商决定在网络关键节点旁路部署一套高性能的流量监控设备。
这套流量监控设备宛如一位精准的网络流量分析师，通过与网络中的核心交换机连接，获取交换机镜像的网络数据，对网络流量进行全方位、多层次的实时监测和深入分析。它能够详细地识别出不同类型的网络流量，包括 HTTP、HTTPS、FTP、P2P 等各种协议的流量，并准确统计出每种流量的带宽占用情况、流量来源和去向等关键信息。
通过对一段时间内网络流量数据的持续监测和分析，流量监控设备发现了一些关键问题。例如，在每天的特定时段，如晚上 7 点到 10 点，网络流量会出现明显的高峰，且其中大量的流量来自于视频流媒体服务和在线游戏业务，这导致网络带宽被大量占用，其他业务的网络性能受到严重影响，部分用户反馈网络延迟高、网页加载缓慢等问题。
基于这些发现，网络管理员依据流量监控设备提供的数据，制定并实施了一系列针对性的网络优化措施。他们首先对网络带宽进行了重新分配，采用流量整形和带宽限速技术，为关键业务，如企业用户的办公应用和在线交易系统，预留了足够的带宽，确保这些业务能够在高流量时段依然保持稳定、高效的运行；同时，对视频流媒体和在线游戏等非关键业务的流量进行适当限制，避免它们在高峰时段过度占用网络带宽。此外，管理员还根据流量来源和去向的分析结果，优化了网络路由策略，合理引导网络流量，减少了网络拥塞点，提高了网络传输效率。
经过这些优化措施的实施，网络性能得到了显著提升。用户的网络体验得到了极大改善，网络延迟明显降低，网页加载速度大幅提高，业务投诉率显著下降。旁路部署的流量监控设备在这次网络优化过程中发挥了不可替代的作用，它就像网络的 “智慧大脑”，为网络管理员提供了全面、准确的流量信息，帮助他们做出科学、合理的决策，从而实现了网络性能的优化和服务质量的提升。

七、未来之路：旁路部署拓扑何去何从？

随着 5G、物联网、人工智能等新兴技术的迅猛发展，网络环境变得更加复杂和多样化，这也为旁路部署拓扑带来了新的发展机遇和挑战。
在功能提升方面，未来的旁路部署设备将更加智能化。借助人工智能和机器学习技术，旁路设备能够对海量的网络数据进行更深入、更精准的分析，实现更高级别的威胁检测和智能预警 。当网络中出现异常流量时，设备不仅能快速检测到，还能通过智能算法分析出可能的攻击类型和潜在影响，并自动采取相应的应对措施，如动态调整网络策略、加强安全防护等，大大提高网络安全防护的效率和准确性 。
在应用拓展方面，随着物联网设备的广泛应用，旁路部署拓扑将在物联网安全领域发挥重要作用。物联网中的设备数量庞大、种类繁多，数据传输频繁，面临着诸多安全风险。旁路部署的安全设备可以对物联网设备的通信数据进行实时监测和分析，及时发现设备被攻击、数据泄露等安全问题，保障物联网系统的稳定运行 。
在工业物联网中，各种生产设备通过网络连接实现智能化生产。旁路部署的安全设备可以实时监测设备之间的数据交互，防止黑客入侵篡改生产数据，确保生产过程的安全和稳定，为工业 4.0 的发展提供坚实的网络安全保障 。
尽管旁路部署拓扑存在一些局限性，但随着技术的不断进步和创新，这些问题有望逐步得到解决。未来，旁路部署拓扑将继续在网络安全、网络管理等领域发挥重要作用，与其他网络技术相互融合，共同构建更加安全、高效、智能的网络环境 。

八、总结

旁路部署拓扑以其独特的接入方式和工作原理，在网络安全、网络监控与管理以及无线网络组网等多个领域都有着广泛的应用 。它对现有网络影响小、灵活性高且便于多设备协作的优势，使其成为许多企业和网络环境的重要选择 。
当然，旁路部署拓扑也存在无法实时干预和数据处理能力有限的局限性 。但随着技术的不断进步，其功能在不断提升，应用领域也在持续拓展 。在未来复杂多变的网络环境中，旁路部署拓扑有望与其他技术深度融合，发挥更加重要的作用，为构建安全、高效、智能的网络世界贡献力量 。
