旁路部署：不中断业务的网络安全新选择(图文)

一、旁路部署是什么？—— 非侵入式网络监控的核心逻辑

**
在网络技术的复杂世界里，旁路部署正逐渐成为保障网络安全与高效运行的关键角色。它就像是网络中的隐形守护者，默默地监控着一切，却不干扰网络的正常运作。那么，究竟什么是旁路部署？它又是如何实现对网络的精细管理的呢？

（一）从 “网络手术刀” 到 “隐形观察者”：部署方式的本质区别

在网络设备的部署领域，存在着两种截然不同的 “风格”：直连部署与旁路部署。直连部署就像是一位果断的 “网络手术刀”，设备直接串联在网络流量的主干道上，所有数据都必须经过它的 “处理关卡”，实时进行数据的转发、过滤与处理 ，如同交通警察在繁忙的十字路口指挥每一辆车的通行。而旁路部署则更像一个 “隐形观察者”，它并不直接参与数据的传输主干道，而是通过巧妙的方式接入网络，仅对流量进行监听与分析。

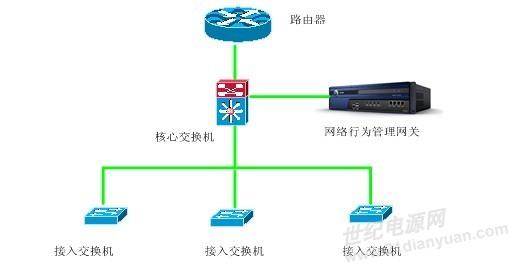

具体来说，旁路部署是通过镜像端口或分光器将设备接入网络。以企业网络为例，当我们想要部署入侵检测系统（IDS）时，不需要大动干戈地改变现有网络架构，只需将 IDS 设备连接到交换机的镜像端口。交换机就像一个勤劳的 “复制员”，会将指定端口的流量复制一份，发送给连接在镜像端口的 IDS 设备。这样，IDS 设备便能在不影响业务流量正常通行的前提下，像一位敏锐的侦探，仔细监测网络中的攻击行为，一旦发现异常，立即发出警报 。这种方式对现有网络的影响几乎为零，就像是在不打扰正常交通秩序的情况下，安装了一个监控摄像头，默默记录着一切动态。

（二）核心技术原理：数据镜像与流量解析的双重机制

1. 数据镜像技术：数据镜像在旁路部署中扮演着至关重要的角色，堪称旁路部署的 “基石技术”。交换机具备强大的数据镜像功能，能够将指定端口的流量精确复制到旁路设备连接的端口 。数据镜像主要分为本地镜像和远程镜像两种类型。本地镜像就像是在同一座大楼内传递信息，它发生在同一交换机内，将一个或多个源端口的数据镜像到一个目的端口。比如在一个小型企业网络中，核心交换机可以轻松地将服务器区某个端口的流量，镜像到连接着审计设备的端口，实现对服务器数据操作的近距离、无死角监控 。而远程镜像则如同跨城传递消息，是通过网络将数据镜像到远程的设备上，适用于大型企业跨地域的网络监控场景，实现对分散网络节点的统一监测。

2. 流量解析处理：当旁路设备成功接收到镜像流量后，就进入了关键的流量解析处理阶段。这一阶段，旁路设备如同一位经验丰富的情报分析师，对接收到的镜像流量进行深度解析 。以常见的上网行为审计设备为例，它会对 HTTP 流量进行细致剖析，从复杂的数据流中精准提取源 IP、操作类型、协议特征等关键信息。通过这些信息，它能够清晰识别员工访问的网站，是在浏览工作相关的资料，还是在访问娱乐新闻；也能知晓员工的上传下载行为，判断是否存在数据泄露风险。最后，它会根据预设的规则，将这些行为详细记录下来，并生成专业的审计报告，为企业网络管理提供有力的数据支持，帮助管理者及时发现并处理潜在的网络问题。

二、旁路部署的优势与局限：何时选择 “旁路观察”？

在网络管理的战略布局中，旁路部署凭借其独特的优势，成为众多企业在网络安全与监控领域的重要选择。然而，如同硬币的两面，它也存在着一些不可忽视的局限性。深入了解旁路部署的优势与局限，有助于企业在复杂的网络环境中，做出最为恰当的决策，充分发挥其效能，规避潜在风险。

（一）三大核心优势：安全监控的 “轻骑兵”

1. 零风险部署：在网络世界里，稳定运行是业务持续开展的基石。旁路部署最大的亮点之一，便是其零风险的部署特性。它就像一位温柔的访客，无需对现有的网络拓扑进行大刀阔斧的修改，也不用调整复杂的路由配置，就能悄无声息地融入网络 。以某银行为例，其交易系统如同金融心脏，时刻跳动着海量的业务数据。在引入数据库审计系统时，为了不中断这颗 “心脏” 的正常运作，银行选择了旁路部署。通过巧妙地连接到交换机的镜像端口，审计系统顺利获取了数据库的流量信息 。在整个过程中，交易系统丝毫没有受到影响，继续高效地处理着每一笔交易，而审计系统则在一旁默默地守护，实时监测着 SQL 注入攻击等潜在威胁，为银行的信息安全筑起了一道坚固的防线。

2. 灵活扩展能力：网络环境如同多变的海洋，企业的业务需求也在不断演变，这就要求网络设备具备强大的灵活性。旁路部署在这方面展现出了卓越的能力，它就像一个灵活的拼图块，可以随时接入或移除网络设备，而不会对整个网络的正常运行造成丝毫干扰 。当企业的安全需求日益增长时，它能够轻松应对。企业可以根据实际需要，同时部署 IDS（入侵检测）、流量分析工具和上网行为审计系统等多个设备。这些设备通过同一镜像流量，各自独立地进行分析工作 。它们就像一群训练有素的士兵，虽然职责不同，但都围绕着网络安全这一核心目标协同作战，共同构建起一个多维的安全监控体系，全方位地保障企业网络的安全稳定。

3. 成本效益优化：对于企业而言，成本控制始终是一项重要的管理任务。旁路部署在这方面为企业提供了极具吸引力的解决方案。它避免了为高性能转发硬件投入大量成本，将更多的资源集中在流量分析这一核心功能上 。这就好比企业在组建一支专业的网络管理团队时，无需为每个成员配备昂贵的 “全能装备”，而是根据他们的专长，合理分配资源，让每个成员都能在自己擅长的领域发挥最大价值 。中小企业使用旁路部署的防毒墙就是一个很好的例子。在这个场景中，防毒墙只需专注于检测病毒特征，而无需承担实时阻断的重任。这样一来，企业在设备采购和维护方面的成本大幅降低，同时又能有效地保障网络免受病毒的侵害，实现了成本与效益的最佳平衡。

（二）两大应用局限：监控与干预的 “天然平衡”

1. 无法实时阻断攻击：尽管旁路部署在网络监控方面表现出色，但它也存在着一个明显的短板，那就是无法实时阻断攻击。当它检测到恶意流量或攻击行为时，就像一位发现危险的哨兵，只能发出警报，却无法直接采取行动阻止攻击的发生 。这是因为旁路设备并不直接参与数据的传输过程，它只是一个观察者，而非执行者。在实际应用中，当旁路部署的 IPS（入侵防御系统）发现恶意流量时，它只能迅速向管理员发出警报，告知危险的存在 。而要真正执行阻断策略，就需要依赖串联在网络中的防火墙等设备。这就如同在一场战斗中，虽然侦察兵提前发现了敌人的进攻，但真正能够抵御敌人的，还得靠前线的防御部队。这种机制在一定程度上增加了攻击处理的时间和复杂性，需要企业在监控与干预之间找到一个有效的平衡点。

2. 流量处理能力受限：在高带宽的网络场景下，旁路部署的流量处理能力受限问题就会逐渐凸显出来。当镜像流量过大时，旁路设备就像一个不堪重负的搬运工，可能会出现分析延迟的情况，影响网络管理的及时性和准确性 。以某电商平台为例，在大促期间，网络流量如同汹涌的潮水一般激增。旁路流量监控设备原本可以轻松处理日常的流量，但在这种流量突增的情况下，它的处理能力受到了严峻考验。由于无法及时处理大量的镜像流量，设备出现了解析延迟，导致实时带宽调度效率受到影响 。这就好比高速公路在节假日期间车流量过大时，收费站的通行效率会降低，从而影响整个交通的顺畅性。为了解决这一问题，企业在高带宽场景下，往往需要配置高性能的硬件设备，以确保旁路设备能够应对大规模的流量监控需求。

三、哪些场景适合旁路部署？—— 三大典型应用场景解析

（一）网络安全审计：合规与风险防控的 “天眼”

1. 数据库审计：在数字化时代，数据如同企业的 “生命线”，数据库审计则是守护这条 “生命线” 的关键卫士。旁路部署在数据库审计中发挥着核心作用，通过镜像数据库服务器流量，它就像一位不知疲倦的 “数据侦探”，能够实时监控 SQL 语句执行、敏感数据访问等行为 。在金融机构中，每一笔交易都涉及巨额资金和客户的重要信息，任何数据操作都必须严谨且可追溯。某银行通过旁路部署数据库审计系统，对数据库的每一次访问和操作都进行了详细记录 。当发生异常交易时，审计系统提供的详细操作记录就像一把精准的 “手术刀”，能够迅速定位问题，明确责任归属，为银行的合规运营和风险防控提供了坚实的保障。

2. 上网行为管理：在企业网络中，员工的上网行为管理是一个不容忽视的问题。旁路部署的行为审计设备，就像一位隐形的 “网络管家”，在不影响网速的前提下，默默监控着员工的上网行为 。它可以清晰识别员工访问的网站、使用的应用程序，为企业管理者提供全面的网络使用情况报告。某制造企业为了提高员工工作效率，规范网络使用，部署了旁路行为审计设备 。通过该设备，企业发现员工在工作时间频繁访问视频网站，导致网络带宽被大量占用，工作效率低下。企业随即采取措施，禁止员工在工作时间访问视频网站，并根据设备生成的流量报告，合理优化带宽分配，使网络资源得到了更有效的利用，工作效率也得到了显著提升。

（二）流量分析与性能优化：网络健康的 “体检中心”

1. 全流量监控：在大型网络环境中，全流量监控就像是为网络安装了一套 “智能神经系统”，能够实时感知网络的运行状态。通过在核心交换机旁部署流量分析工具，企业可以像一位经验丰富的医生，实时监测各业务部门的带宽占用情况、及时发现异常流量波动 。某高校的校园网络承载着教学、科研、办公等多种业务，网络流量复杂多变。通过旁路部署流量分析工具，学校发现 P2P 下载占用了高达 70% 的出口带宽，导致教学系统访问缓慢，严重影响了教学质量 。学校针对性地开启缓存加速功能，对教学系统的流量进行优化，大幅提升了教学系统的访问速度，保障了教学活动的顺利进行。

2. DDoS 攻击检测：DDoS 攻击如同网络世界中的 “洪水猛兽”，随时可能对企业网络造成严重破坏。旁路部署的 DDoS 检测设备，通过镜像出口流量，实时分析流量特征，就像一位敏锐的 “网络卫士”，能够及时发现异常流量突增的情况 。当检测到 DDoS 攻击时，它会迅速联动清洗设备，将恶意流量牵引至安全区域进行清洗，确保企业网络的正常运行 。与串联部署相比，旁路部署的 DDoS 检测设备避免了单点故障风险，就像为网络增加了一道坚固的 “冗余防线”，大大提高了网络的抗攻击能力。

（三）无线网络与混合云部署：轻量化接入的 “最优解”

1. WLAN 旁挂组网：在无线网络领域，WLAN 旁挂组网模式正逐渐成为实现高效无线覆盖的首选方案。无线控制器（AC）通过旁路模式接入网络，就像一位幕后指挥官，专注于管理 AP（无线接入点）的配置和状态 。而用户业务数据则直接通过 AP 与交换机交互，无需经过 AC 的繁琐转发，这不仅降低了 AC 的数据转发压力，还提升了无线覆盖的灵活性 。在运营商的公共热点场景中，如机场、火车站等人员密集区域，广泛采用这种旁挂组网模式。通过这种方式，运营商能够以较低的成本快速部署无线网络，为大量用户提供稳定、高效的无线接入服务。

2. 多云环境监控：随着企业数字化转型的加速，混合云架构已成为许多企业的选择。在这种复杂的网络环境中，旁路部署的云安全网关就像一位 “跨云协调员”，实时监控本地数据中心与公有云之间的流量 。它能够精准识别异常 API 调用和数据泄露风险，为企业的混合云架构提供全方位的安全保障 。由于采用旁路部署，云安全网关避免了串联部署对跨云传输效率的影响，确保了企业在享受混合云带来的灵活性和扩展性的同时，数据的安全性和传输效率也得到了有效保障。

四、旁路部署 vs 直连 / 路由 / 透明模式：如何选择合适的部署方案？

在网络部署的 “战术手册” 中，旁路部署并非孤立存在，它与直连模式、路由模式、透明模式共同构成了多样化的部署选择。每种模式都有其独特的 “战术价值”，适用于不同的网络战略场景。深入理解它们之间的区别与适用场景，能够帮助企业制定出最优化的网络部署策略，实现网络性能与安全的最佳平衡。

部署方式	核心区别	优势场景	典型设备
旁路部署	镜像流量，不参与转发	安全审计、流量分析、临时监控	IDS、数据库审计、上网行为设备
直连模式	串联流量，实时处理数据	高安全要求场景（需实时阻断）	防火墙、IPS、NAT 网关
路由模式	三层转发，支持 NAT/VPN	内外网隔离、跨网段通信	边界防火墙、路由器
透明模式	二层网桥，不改变 IP 配置	快速部署、内部安全分段	透明防火墙、网桥式安全设备

（一）旁路部署：非侵入式的 “监控尖兵”

旁路部署的核心特点在于它对网络流量的 “间接接触”，通过镜像流量进行分析，不参与实际的数据转发过程 。这使得它在安全审计、流量分析等场景中表现出色，能够在不干扰网络正常运行的情况下，提供深度的网络洞察。例如，在大型企业的合规审计场景中，旁路部署的数据库审计系统能够详细记录数据库的操作日志，为企业的合规检查提供有力支持；在网络故障排查时，旁路部署的流量分析工具可以快速定位问题根源，帮助运维人员及时解决问题 。然而，由于其无法实时阻断攻击的特性，在对安全性要求极高、需要立即响应的场景中，旁路部署可能无法满足需求。

（二）直连模式：安全防线的 “坚固堡垒”

直连模式下，设备直接串联在网络流量路径中，所有数据都必须经过设备的处理。这种模式就像在网络的关键通道上设置了一座坚固的堡垒，能够实时对数据进行过滤、检测和阻断，为网络提供最直接、最有效的安全防护 。防火墙和入侵防御系统（IPS）常采用直连模式部署，以确保对网络流量的严格控制，及时拦截恶意流量，保障网络安全。在金融机构、政府部门等对信息安全高度敏感的领域，直连模式是保障网络安全的首选方案 。但直连模式对设备的性能要求极高，一旦设备出现故障，可能会导致网络中断，形成单点故障风险。

（三）路由模式：网络连接的 “智能向导”

路由模式的设备工作在网络层，主要负责数据包的转发和路由选择。它就像一位智能向导，根据网络拓扑和路由规则，引导数据包准确无误地到达目的地 。边界防火墙和路由器采用路由模式，实现内外网的隔离和跨网段通信，同时支持网络地址转换（NAT）和虚拟专用网络（VPN）等功能 。在企业的广域网连接、分支机构与总部的互联等场景中，路由模式能够有效地实现网络的互联互通，保障数据的安全传输。但在一些对网络延迟敏感的应用场景中，路由模式可能会因为路由计算和转发过程而增加延迟，影响用户体验。

（四）透明模式：网络部署的 “隐形卫士”

透明模式的设备以二层网桥的形式部署在网络中，对用户完全透明，不改变原有网络的 IP 配置 。它就像一个隐形卫士，默默地对流量进行安全过滤，保障网络的安全。透明防火墙和网桥式安全设备采用透明模式，适用于需要快速部署、不希望改变现有网络架构的场景，如企业内部网络的安全分段、数据中心的内部安全防护等 。透明模式的优点是部署简单、对网络的影响小，但它的功能相对受限，无法支持 NAT 和路由等高级功能。

五、企业部署指南：从规划到落地的三大关键步骤

在企业网络管理的实践中，成功实施旁路部署并非一蹴而就，它需要精心的规划与细致的执行。从明确业务需求到适配复杂的网络架构，再到构建高效的联动策略，每一个步骤都至关重要。以下将详细阐述企业在旁路部署过程中，从规划到落地的三大关键步骤，为企业的网络安全与性能优化提供实用的指南。

（一）明确需求定位：监控 vs 干预 vs 合规

在启动旁路部署项目之前，企业首先需要明确自身的核心需求，这是整个部署过程的基石。不同的需求将导向不同的部署策略和设备选择。

1. 若以 “风险检测与审计” 为核心（如满足等保 2.0 日志留存要求），优先选择旁路部署：对于许多企业来说，满足等保 2.0 日志留存要求是一项重要的合规任务。旁路部署的数据库审计系统和日志审计设备，能够在不影响业务正常运行的情况下，全面记录网络活动。某互联网企业为了满足等保 2.0 的合规要求，在核心交换机旁部署了数据库审计系统 。该系统通过镜像数据库服务器的流量，详细记录了每一次数据库操作，包括用户的登录信息、SQL 语句的执行内容等 。这些记录不仅为企业的合规检查提供了有力支持，还在发生安全事件时，能够快速追溯问题根源，帮助企业及时采取措施，降低风险损失。

2. 若需 “实时阻断攻击”（如电商支付链路防护），则需直连部署与旁路监控结合：在电商支付链路等高风险场景中，实时阻断攻击是保障交易安全的关键。此时，仅靠旁路部署无法满足需求，需要将直连部署的防火墙和 IPS 与旁路部署的 IDS 相结合 。在电商大促期间，网络攻击的风险急剧增加。某电商平台通过直连部署防火墙和 IPS，实时过滤恶意流量，确保支付链路的安全 。同时，旁路部署的 IDS 对流量进行深度分析，一旦发现潜在的攻击迹象，立即向防火墙和 IPS 发送联动指令，实现对攻击的快速响应和阻断，保障了用户的支付安全，提升了用户体验。

（二）网络架构适配：镜像端口配置与流量规划

1. 选择核心交换机的高速端口（如 10Gbps）作为镜像源，避免端口拥塞导致流量丢失：在网络架构适配阶段，选择合适的镜像端口是确保旁路部署成功的关键。核心交换机的高速端口能够提供稳定、高速的流量镜像，避免因端口拥塞而导致流量丢失，影响旁路设备的分析效果 。以大型数据中心为例，其网络流量巨大且复杂。为了实现高效的流量监控，数据中心选择了核心交换机的 10Gbps 端口作为镜像源，将服务器区和用户访问区的流量镜像到旁路部署的流量分析设备 。这样，即使在流量高峰时段，流量分析设备也能获取到完整、准确的流量数据，为网络性能优化和安全监控提供了可靠的数据基础。

2. 对镜像流量进行过滤（如仅镜像特定 VLAN 或 IP 段），减轻旁路设备处理压力：为了进一步优化旁路部署的性能，企业可以对镜像流量进行精细过滤，只将关键的流量镜像到旁路设备，减轻其处理压力 。企业可以根据业务需求，仅镜像特定 VLAN 或 IP 段的流量。在金融企业中，为了重点监控交易系统的安全，企业可以设置交换机，仅将交易系统所在 VLAN 的流量镜像到旁路部署的安全审计设备 。这样，安全审计设备只需处理与交易系统相关的流量，大大提高了分析效率，能够更快速、准确地发现潜在的安全威胁，为金融交易的安全提供了有力保障。

（三）联动策略设计：构建 “检测 - 响应” 闭环

1. 旁路检测设备（如 IDS）发现攻击时，通过 API 接口联动直连防火墙执行 IP 封禁策略：构建高效的联动策略是旁路部署发挥最大效能的关键。当旁路检测设备（如 IDS）发现攻击行为时，能够迅速通过 API 接口与直连防火墙进行联动，实现对攻击的快速响应 。在某企业网络中，IDS 实时监测网络流量，一旦检测到来自特定 IP 地址的 DDoS 攻击，它会立即通过 API 接口向直连防火墙发送指令 。防火墙接收到指令后，迅速执行 IP 封禁策略，将攻击源的 IP 地址加入黑名单，阻断其网络连接，从而有效地抵御了攻击，保障了企业网络的正常运行。

2. 流量分析工具生成的带宽报告，可自动触发路由器 QoS 策略，动态调整各业务带宽配额：流量分析工具与路由器之间的联动，能够实现网络带宽的智能管理。流量分析工具通过对网络流量的实时监测和分析，生成详细的带宽报告 。当报告显示某些业务占用带宽过高，影响其他关键业务的正常运行时，它会自动触发路由器的 QoS 策略 。路由器根据预设的规则，动态调整各业务的带宽配额，优先保障关键业务的带宽需求，确保网络资源的合理分配，提升了网络的整体性能和稳定性。

结语：让网络监控更 “轻”，让安全决策更 “准”

旁路部署凭借 “非侵入式监控” 的核心优势，成为企业在不中断业务的前提下提升网络安全性和可观测性的首选方案。无论是应对合规审计需求，还是构建精细化流量管理体系，旁路部署都能以最小的网络改动成本，实现最大化的监控价值。选择旁路部署，本质上是在 “业务连续性” 与 “安全可控性” 之间找到最优平衡 —— 让网络在稳定运行的同时，始终处于 “透明可查” 的安全状态。
